确定印制板的形状、尺寸

发布时间:2017/12/20 20:55:22 访问次数:446

印制板的形状、尺寸往RC52202往受整机及外壳等因素的制约。

在本例中,稳压电源中的电源变压器体积太大,不适合安装在印制板上(只考虑它占用一定机壳内的空间),这样印制板的形状、尺寸就相对大体确定了。

元器件布局

本例中,元器件的排列采用规则排列。

(1)印制板上留出安装孔位置。

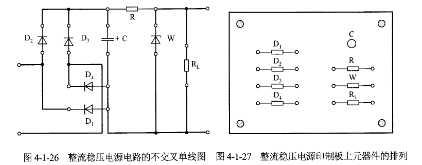

(2)按电路图中的各个组成部分从左到右排列元件,注意间隔均匀,如图⒋l-%和图⒋1-27所示。先排列整流部分的元件(D1、D2、D3、砀),4个二极管平行排列;再排列滤波部分(电容C、电阻R)、稳压管W及取样电阻RL。
