合理的电源线布设对抑制干扰仍起着决定性作用。

   (l)根据印制板电流的大小,尽量加宽电源线宽度,减少环路电阻。同时,使电源线、NBB-400-E地线的走向和数据传递的方向一致,这样有助于增强抗噪声能力。

   (2)设计印制电路时应尽量将电源线和地线紧紧布设在一起,以减少电源线耦合所引起的干扰。

   (3)退耦电路应布设在各相关电路附近,而不要集中放置在电源部分,这样既影响旁路效果,又会在电源线和地线上因流过脉动电流而造成窜扰。

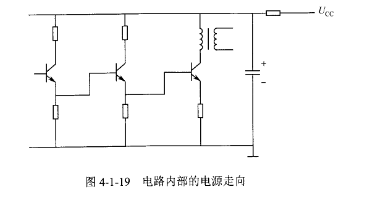

   (4)由于末级电路的交流信号往往较大,因此在安排各部分电路内部的电源走向时,应采用从末级向前级供电的方式,如图4-⒈19所示。这样的安排对末级电路的旁路效果最好。
