①对于容量大于5100pF的电容器,用万用表的欧姆挡测量电容器的两引线,应该能观察到万用表显示的阻值变化,这是电容器充电的过程。S1L9223B01-QO数值稳定后的阻值读数就是电容器的绝缘电阻(也称漏电电阻)。假如数字式万用表显示绝缘电阻在几百千欧姆以下或者指针式万用表的表针停在距∞较远的位置,表明电容器漏电严重,不能使用。

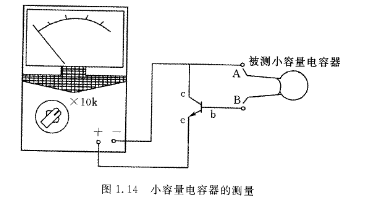

   ②对于容量小于5100pF的电容器,由于充电时间很快,充电电流很小,直接使用万用表的欧姆挡就很难观察到阻值的变化。这时,可以借助一个NPN型三极管的放大作用进行测量。测量电路如图1.14所示。电容器接到A,B两端,由于晶体管的放大作用,就可以测量到电容器的绝缘电阻。判断方法同上所述。
