元器件的焊接与安装

   1)SMD(表面贴装)元器件的焊接与安装H5PS5162FFR-Y5C

   按照图4.3,3(b)所示印制板正面所标示的贴片元器件编号的位置,在图4.3.3(a)所示印制板反面焊接所对应的贴片元器件,具体焊接顺序如下。

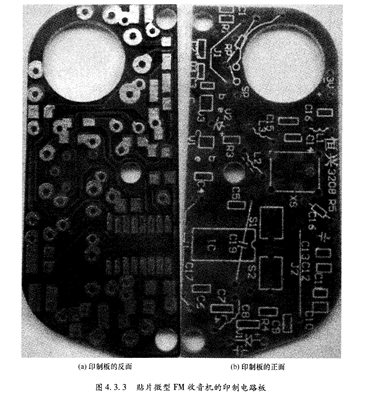

   (a)印制板的反面

   (bl印制板的正面

   图4.33 贴片微型FM收音机的印制电路板

   (1) Cl/RⅡC2/R2,C3/ⅤT3,C4/VT4,C5/R3。

   (2) C6,CD9088,C7,C:/R4。

   (3) (99,‘910,Cll,‘9刂2,C13,C14,‘)15,C)16。

   注意以下几点。

   (1)贴片元器件不得用手拿。

   (2)用镊子夹持贴片元器件时,不可夹到引线上。

   (3)CD9088贴片集成块方向不能放错,集成块上的小圆点应和印制板正面￡的缺口方向一致。

   (4)贴片电容表面没有标签,一定要保证准确及时贴到指定位置。

   (5)贴片电阻表面有标识,注意一一对应。

   (6)贴片三极管需要注意型号和极性,不能弄错。
