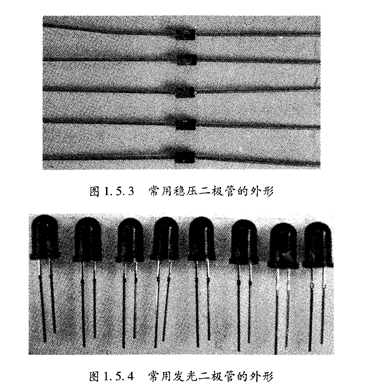

稳压二极管又称齐纳二极管,是一种工作在反向击穿状态的特殊二极管,用于稳压(或限压)。 MAX1483EPA稳压二极管工作在反向击穿区,不管电流如何变化,稳压二极管两端的电压基本保持不变。稳压二极管除了有玻璃和塑料封装外,还有金属封装,玻璃和塑料封装的外形与整流二极管相似,金属封装的外形与小功率晶体管相似,内含两个稳压二极管,其外形如图1.5.3所示。常用的稳压二极管有1N47⒛~1N4753,最大功耗为1W,稳压范围为3.6~36Ⅴ,最大工作电流为笳~笏2mA。

    发光二极管

   发光二极管(简称LED)是一种将电能变成光能的半导体器件。它具有一个PN结,与普通二极管一样,具有单向导电特J眭,当给它加上正向电压,有一定的电流流过时就会发光。根据半导体材料不同,可发出不同颜色的光,如磷化镓LED发绿色、黄色光,砷化镓LED发红色光等。常用发光二极管的外形如图1.5.4所示。

   发光二极管的正向工作电压通常为1.5~3Ⅴ,允许通过的电流为2~⒛mA,发光强度由电流决定。若用T儿器件驱动发光二极管,般需串接一个几百欧的限流电阻,以防 止器件和二极管损坏。
