数模混合电路串扰处理PCB实例
发布时间:2017/6/27 21:26:36 访问次数:565
从测试结果可知,实验2对应的PCB布线处理方式是最好的。可见,为了防止数字信号线与模拟信号线之间发生串扰,除了避免在同一层中平行布线外, OIMCR02085B更重要的是要在信号线下方铺设工作地(0Ⅴ)平面,并使用屏蔽地线,同时将屏蔽地线通过多点接至工作地(0Ⅴ)平面。或使数字信号线与模拟信号线在不同层上,并且之间有工作地(0Ⅴ)平面隔离。

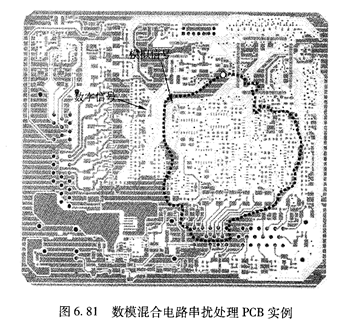

图6.81是一模拟混合电路布置设计比较优秀的PCB布线图,图中虚线环路内部的电路都是低电平的模拟器件和模拟信号,虚线是顶层屏蔽地线所在的区域,这些区域的铜箔是屏蔽地线,并通过很多地互连过孔连接至工作地(0Ⅴ)平面上。同样,其他信号层也做类似的处理。
从测试结果可知,实验2对应的PCB布线处理方式是最好的。可见,为了防止数字信号线与模拟信号线之间发生串扰,除了避免在同一层中平行布线外, OIMCR02085B更重要的是要在信号线下方铺设工作地(0Ⅴ)平面,并使用屏蔽地线,同时将屏蔽地线通过多点接至工作地(0Ⅴ)平面。或使数字信号线与模拟信号线在不同层上,并且之间有工作地(0Ⅴ)平面隔离。
图6.81是一模拟混合电路布置设计比较优秀的PCB布线图,图中虚线环路内部的电路都是低电平的模拟器件和模拟信号,虚线是顶层屏蔽地线所在的区域,这些区域的铜箔是屏蔽地线,并通过很多地互连过孔连接至工作地(0Ⅴ)平面上。同样,其他信号层也做类似的处理。
