【原因分析】

   微型计算机一般由主板、电源、机箱组成,作为微型计算机的生产厂家,很多情 E10QS06-TE12R 况下只设计主板,电源和机箱通常都是外购的。如果把主板、电源、机箱三个部件(微型计算机的主要组成囚素)分开来考虑EMC问题,那么就要对各个部件分别提出EMC要求,如电源需要采用具有3C认证的电源;机箱采用具有一定屏蔽效能的机箱。三个EMC性能比较好的部件(主板、电源、机箱)组成一个微型计算机系统后,微型计算机系统的整体EMC性能是不是也肯定好呢?这是不一定的。因为还有一个因素对微型计算机系统的整体EMC性能非常重要,它就是各个部件之间的互连和布线。

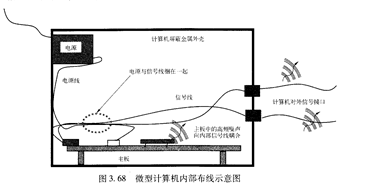

   本案例的问题实际上就是因为各个部件之间的互连和布线缺陷导致的。请看图3.68锶及图3.68铌中的描述(图3,铌是微型计算机内部布线示意图)。注意图3.锶中主板上的一根信号线引至机箱的接口处(U田插口、耳机插口、麦克风插口)的布线情况,它存在两个EMC缺陷:

   电源线与信号线捆在一起,导致电源上的噪声向信号线(USB、耳机、麦克风线)
