【现象描述】

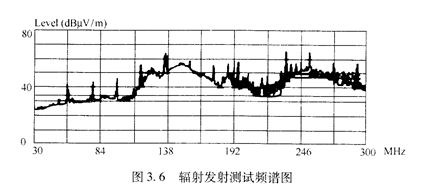

   对某产品进行辐射发射测试,发现其不能满足要求,具体现象是从100~230M Hz频段内出现严重超标, MTV6N100E最大点超过ClassB限值⒛dB之多。测试频谱如图3.6所示。

   【原因分析】

   经过检查发现,该设备的直流供电电源线,布置如图3.7所示,即直流电源线从电源连接器、电源滤波器进人设各后,分为两路,经过一段很长的距离后再接到内部连接器c可呃,两根直流电源线(-48Ⅴ线与0Ⅴ)之问形成了一个较大的环路,如图3.7箭头线所示。

   根据电磁理论、麦克斯韦方程,磁场由电流和电场产生c变化的电场会产生磁场.根据右手定律,电流流过导体或环路时也会产生磁场,如图3.8所示。可见,电流和环路是形成辐射的重要条件。在本案例中,正、负电源线分开布线形成了一个比较大的环路,电源线中流动的电源噪声是辐射驱动的。如果闭环较小(远远小于所关心的信号或频率的波长),则场强与闭环面积成正比。闭环越大,天线终端观察到的频率越低。对于一个特定的物理尺寸,天线将在特定的频率上产生谐振。
