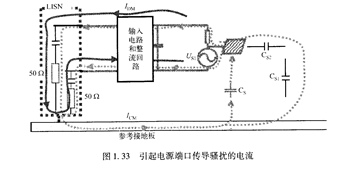

LISN是电源端口传导骚扰测试的关键设备,从图1.33中可以看出,接收机接于LISN中的1kΩ的电阻与地之间,当接收机与LIsN进行互连后, L111718A接收机信号输入口本身的阻抗50Ω与usN中的1kΩ电阻处于并联状态,其等效阻抗接近于50Ω,由此也可以看出,电源端口传导骚扰的实质就是测试50Ω阻抗(这个阻抗由HSN中的1kΩ的电阻与接收机的输入阻抗并联而成)两端的电压。当阻抗50Ω一定时,电源端口传导骚扰的实质也可以理解为流过这个50Ω阻抗的电流的大小。在实际产品中有两种电流会流过这个50Ω阻抗,一种是图1.33中的rDM,另一种是图1.33中的JcⅥ。无沦是JDM还是JcM,都会在接收机中显示出测试值,而接收机本身无法判断是哪种电流引起的传导骚扰。这需要设计者去控制与分析。控制产品中的骚扰电流不流过LIsN和接收机并联组成的50Ω阻抗是解决电源端口传导骚扰问题的关键。通过大量的实践证明,大部分的电源端口传导骚扰问题产生于fcM,它是一种共模电流,分析其路径和大小有着极其重要的意义。
