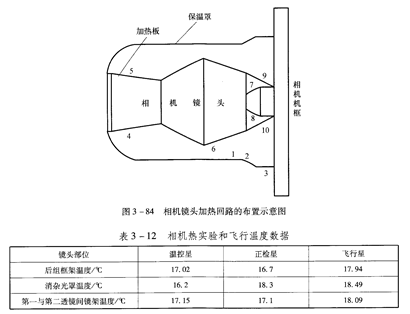

镜头的主要漏热处是镜头与相机机架间,因而把主要加热回路布置在与相机机架直接连接的镜头后部。 EZAEG3A50AV另外,根据结构的可能,把加热功率的大部分安排在镜头内部,直接加热安装透镜的框架,这样可以提高加热效率。加热回路的具体布置如图3-“所示。镜头前部布置两路,即4、5,它们均布在第一透镜支撑罩上。保温罩、镜头与机架连接部分及其附近布置八路,它们分别是:后组保温罩三路1、2、3,后组框架一路6,消杂光罩两路7、8,过渡框架两路9、10。各路最大加热功率约为3,6W左右,但各不相同。

   经过初样星和正样星真空热平衡试验,测得实际功耗为⒛。8W,与计算值近于一致。考虑其他因素,增加50%的余量,热控功耗也能满足设计指标要求。由表3-12可以看出,各次试验与飞行数据均较好地落在所要求的温度18±3℃范围内。
