发现当测试点移至金属部分的底部时,样机叉会出现死机现象,需要手动重启才能恢复正常工作。LAN9514-JZX这是怎么回事呢?

   分析:之前导致测试失败的原因是静电放电通过传导的方式,干扰了内部电路的正常工作。再一次检查样机的电气连接,确认传导的路径已经被切断。那么静电放电就只可能通过辐射的方式干扰样机的内部电路了。静电放电会产生尖峰电流,其中包含丰富的高频成分。这些高频的电磁场可以直接通过空间辐射的方式干扰内部电路;也可以先被某条线缆接收,然后以传导的方式进入内部电路。

   本案例中的牙科治疗仪,其金属部分的底部是供给电动机电源的两条直流供电线。由于在设计时未考虑静电放电设计准则,这两条线缆的长度都超过有效长度的一倍。当静电放电在这附近发生时,这两条线缆都极有可能是接收到了静电放电时产生的高频电磁干扰,然后再将接收到的高频干扰传导进控制电路。

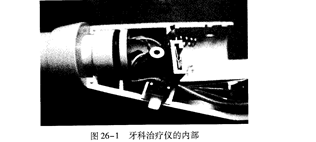

   整改对策:在这两条电源线上夹套了磁环,并且环绕两圈,如图%-1所示。重测结果表明这一做法是正确的。样机此时已经可以顺利地通过ESD测试了。
