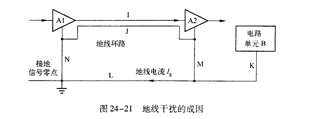

认真观察如图z-21所示的电路结构,会发现J、N、L、M中,有一条连线是多余的,随便去除其一,KDS184-RTK/P仍然可以满足各个接地点的连通关系,同时又可以消除地线环路。那么,将哪一条连线去除比较合理呢?这时就要考虑另一类的干扰问题了――公共阻抗干扰。

   (1)去除J:这是最差的方案。J去除后地线环路似乎消失了,可是另一个大的环路又形成了(I、N、L、M),其中I是信号线,因此干扰比原来有J时还要严重。

   (2)去除L:不仅不能解决Az与A1之间的公共阻抗干扰问题,还会引起

“单元电路B”与A1、A2之间的公共阻抗干扰问题。

   (3)去除N:环路消失,但是此时放大器A1的地线电流需要经过J、M、L到达接地零点,注意M、L段是A1和A2共同的接地线,因此A2接地电流在M、L上形成的电压降就加到了A1上,形成干扰。这种因共用一段地线而形成的干扰称为“公共阻抗干扰”。由于A1是小信号端,该干扰会经过A1、A2两次放大。

    (4)去除M:环路消失,其实这样做将使N成为A1、A2的“公用阻抗”,同样形成干扰,还是存在问题。但是,若N线较短时,A2对A1的干扰较小。较合理的走线方案是:去除M,然后将N的下端直接连到“接地信号零点”上。

   地线造成电磁干扰的主要原因是地线存在阻抗,当电流流过地线时,会在地线上产生电压,这就是地线噪声。在此电压的驱动下,会产生地线环路电流,形成地环路干扰。当两个电路共用一段地线时,会形成公共阻抗耦合。解决地环路干扰的方法有切断地环路、增加地环路的阻抗、使用平衡电路等。解决公共阻抗耦合的方法是减小公共地线部分的阻抗,或采用并联单点接地,彻底消除公共阻抗。
