多级防护电路
发布时间:2017/3/28 22:02:40 访问次数:483

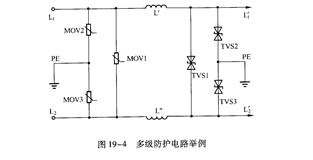

利用各类SPD元器件不同的特性, A1136-102P在对电源质量要求较高的产品中常常采取组合使用的方案,如图19-4所示。
视不同场合的需要,图中第一级的MoⅤ也可采用GDT,相应第二级也可采用M0Ⅴ或其他SPD(如稳压管或晶闸管)。两级间所串联的缓冲电感用来保证SPD的动作时序,即第一级先导通提供大通流能力以吸收主要的浪涌能量,第二级后导通以吸收残压。
利用各类SPD元器件不同的特性, A1136-102P在对电源质量要求较高的产品中常常采取组合使用的方案,如图19-4所示。
视不同场合的需要,图中第一级的MoⅤ也可采用GDT,相应第二级也可采用M0Ⅴ或其他SPD(如稳压管或晶闸管)。两级间所串联的缓冲电感用来保证SPD的动作时序,即第一级先导通提供大通流能力以吸收主要的浪涌能量,第二级后导通以吸收残压。
