一个正确设计的电缆保护系统可能是提高系统ESD抗扰度的关键。作为大多数系统中的最大的“天线”――I/O电缆, BFR181E6327特别易于被EMI感应出大的电压或电流。

    另外,电缆也对EMI提供低阻抗通道,如果电缆屏蔽同机壳地连接的话,通过该通道EMI电量可从系统接地回路中释放,因而可间接地避免传导耦合。为减少辐射EMI耦合到电缆,线长和回路面积要尽量小以抑制共模耦合,并且应使用金属屏蔽。对于输入/输出电缆可采用使用屏蔽电缆、共模扼流圈、过压钳位电路及电缆旁路滤波器等措施。

   在电缆的两端,电缆屏蔽必须与壳体屏蔽连接。在互连电缆上安装一个共模扼流圈可以使静电放电造成的共模电压降在扼流圈上,而不是在另一端的电路上。由于静电放电电流的上升时间很短,因此扼流圈的寄生电容必须最小化。

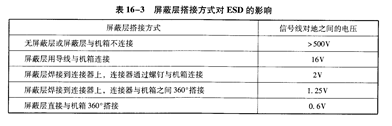

   两个机箱之间用屏蔽电缆连接时,通过电缆的屏蔽层将两个机箱连接在一起,这样可以使两个机箱之间的电位差尽量小。这里,机箱与电缆屏蔽层之间的搭接方式很重要。表16-3是一组实验数据。当一个机箱上发生10000Ⅴ的静电放电时,另一个机箱上信号线与地之间的电压,会随着电缆屏蔽层的搭接方式不同而变化。在试验中,发生静电放电一侧的机箱与电缆屏蔽层之间360°搭接,而另一端采取不同的搭接方式。
