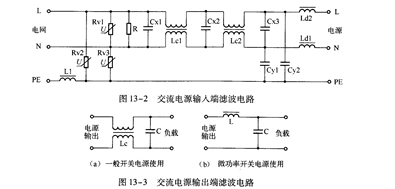

对一般的电源端连续传导骚扰,可以通过如图13-2所示的交流电源输入端滤波电路加以抑制。IAM82008-TR1对于负载端子和附加端子的传导骚扰,可以通过如图13-3所示的交流电源输出端滤波电路加以抑制。

   图13-3 交流电源输出端滤波电路

   使用独立的滤波器对电源端子、负载端子和附加端子采取滤波抑制措施时,应选择正确的滤波器结构。

   如图13-4所示,应根据施加滤波器电路的源阻抗和负载阻抗的大小,选择合适的滤波器形式。同时也应根据负载阻抗的特性,选择正确的滤波器搭配。只有这样,滤波器才能获得满意的效果,否则,滤波效果可能大打折扣。另外,使用独立的滤波器对电源端子、负载端子和附加端子采取抑制措施,需注意其安装方式。
