大容量的Cx应用一只泄放电阻R来保护,以防止电源断开时Cx在L线和N线之间保持的充电电荷造成人身伤害。

   如图8-9所示,HCF4066BEY为一典型打印机开关电源的实物照片,左边画圈处为输人滤波电路。

   在开关电源的直流输出端可加入如图8-10所示的直流输出滤波网络。该滤波网络由共模扼流圈Lc和C构成或差模扼流圈L和C组成。为了防止磁芯在较大的工作电流下饱和而使扼流圈失去作用,差模扼流圈的磁芯必须采用高频特性好且饱和磁场强度大的恒u磁芯。

   (a)大功率输出开关电源使用

   (b)微功率输出开关电源使用

   图8-10 直流输出端滤波电路

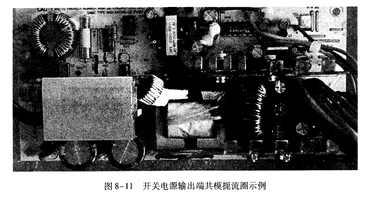

   共模扼流圈Lc对流过的差模输出工作电流没有衰减,只是对共模干扰有较大抑制。该扼流圈可以是多组输出同时并绕在一个磁环上构成,见图8丬1所示(图中画圈处)。对多路输出的开关电源来说,这样做可以有效减少元器件和节省成本,且不会影响产品的性能。
