如图6-8所示。当单点接地和多点接地均无法单独满足系统要求时,可以采取由浮地、DP83848IVVX单点接地和多点接地系统组合而成的混合接地系统(一种很常见的安排)。

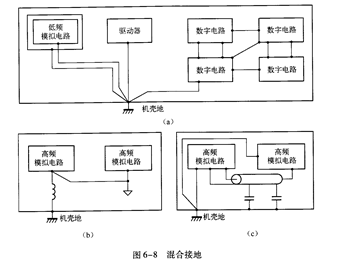

   图6-8(a)中数字电路采用多点接地方式,并通过一根接地线与系统地其他电路单点接地。图6-8(b)中一个约1mH的电感器用来泄放静电,同时将高频电路与机壳地隔离。图6-8(c)中沿电缆每0.1^长度安放一对地电容,可防止高频驻波并避免低频接地环路。

   当采用图6-8(b)、图6-8(c)两种安排时,必须小心避免接地系统中分布电容和电感引起的谐振现象。在所有使用电抗元器件作接地系统的一部分时,都应注意电抗电感与分布电容产生的寄生谐振现象,这种谐振会使干扰增强。
