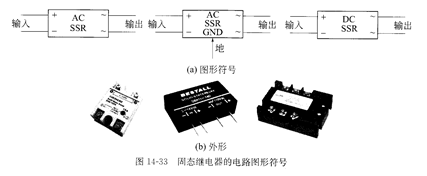

这是一种无机械触点的电子开关器件,其电路图形符号与外形,如图1迮-33所示。CAT5114ZI-50-GT3固态继电器由于无机械触点和其他机械部件,故其可靠性非常高、寿命长,在通与断切换的瞬间亦不会产生电火花、且无噪声,其开关速度相当快、I作频率也较高;又因这种继电器的输入与输出间采用光耦合器,因此还具有良好的抗干扰性能。

   图14J3 Fdl态继电器的电路图形符号

   固态继电器的另一个显著特点是驱动电压和驱动电流小,即只需给输人端一个很小的信号,即可完成对系统的控制。因此,可由TTI冫、CMOs等数字电路来直接驱动,所以,在数字程控装置、数据处理系统的终端装置及其他自动控制系统中,固态继电器被广泛选用。同体继电器的种类很多,根据其所控制的负载电源,这类继电器可分为交流同态继电器(AGsSR)和直流固态继电器(DC SsR)。交流固态继电器能够控制交流负载电压的接通与断开,其输出开关器件为双向晶闸管;而直流固态继电器能够控制直流负载电源的接通与断开,其输出开关器件则多是大功率晶问管。
