(1)特点

  这类二极管利用其单向导电性,在向二极管施加正向偏压时,处于导通状态,而施加反向偏压时,ADT75ARMZ-REEL7处于截止状态;开关二极管在电路中起到开关作用。常见的开关二极管型号为1N4148、1N狃48、2AK1~2AK10型等;开关二极管的状态转换速度极高,例如,2CK70型开关二极管的开关时间为3m。具体选用方法:开关二极管的主要优点在于开关速度快、寿命长、无触点、体积小、可靠性高等,故开关二极管在各种自控电路、通信电路、仪器仪表电路、家用计算机电路和电视机、影碟机、录像机等设备电路之中被广泛选用。

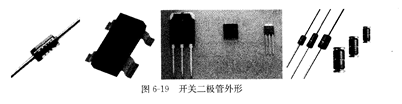

开关二极管的外形如图619所示;开关二极管可分为普通型开关二极管、高速开关二极管、超高速开关二极管、大功率开关二极管、硅电压开关二极管、高反压开关二极管等。

   (2)选用方法

   开关二极管的主要用途在于收录机、电视机、影碟机等家用电器和电子设备的开关电路、检波电路、高频脉冲整流电路等。中速开关电路和检波电路,建议选用2AK系列普通开关二极管;高速开关电路则最好选用RLS系列、1ss系列、1N系列、2CK系列的高速开关二极管。具体选用时应根据应用电路的主要参数(如正向电路、最高反向电压、反向恢复时间等)来寻找开关二极管的具体型号。选用开关二极管时,需要根据电路的具体特点来选择开关二极管的型号。
