近年来,国内外某些高档家用电器中带有机械触点的调节元器件已逐步被电子电位器和电子开关所取代,UC3710N从而避免了传统滑臂式电位器和波段及功能转换开关因频繁操作所导致的接触不良故障,也消除了因摸索而产生的杂音干扰和失真,将传统的旋转式或直滑式调节改为轻触式控制,使操作面板更具现代特色、操作更趋简便、易于实现遥控功能,并且使生产和调整简单化、产品美观实用。

   而实际中应用的集成化电子电位器,其开关由CMOS模拟开关构成;显然,若想在获得最大衰减量的基础上,再使分辨力精度(即衰减等级)很高,则需要有相当数量的电阻和模拟开关。例如,要构建一个最大衰减量80dB、分辨力2dB的双声道电子电位器,则至少需要76个模拟开关。大量经验可知,电子电位器的特性(失真率和衰减精度)取决于模拟开关的导通电阻、线性度和衰减电阻的误差精度;显然,要将近百个模拟开关和众多的衰减电阻集成于同一块硅片上,其材料面积、制作成本、成品的离散性都难以接受。

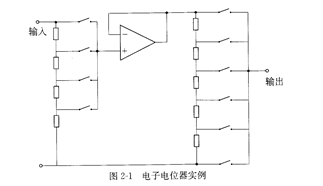

   为能以最少的模拟开关和电阻元件兼顾衰减特性与分辨力,可采用如图⒉1所示的实用电子电位器;图中第一级衰减可获得分辨力为5~10dB的衰减量,第二级衰减可获得1~2dB的衰减量。这种电位器通常在具有电子遥控的电器设各中被选用,调整操作非常灵活简便。
