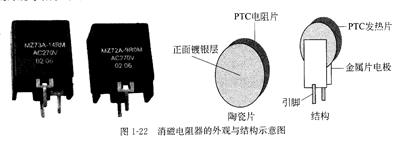

消磁电阻器专用于电视机消磁电路,为消磁线圈瞬间提供强大的消磁电流。 FCQ10A04消磁电阻器的外观与结构,如图⒈22所示。

   消磁电阻器按常温下的电阻值,常分为12Ω、15Ω、18Ω、⒛Ω、27Ω、36Ω、40Ω等几种规格。不同规格的消磁电阻器,在性能参数上有一定差异。

   (1)分类

    根据电阻器的外形,消磁电阻器分为圆柱形、圆片形和方框形3种。根据电阻器的引脚,消磁电阻器分为两脚和三脚两种。其中两脚消磁电阻器内仅有一个陶瓷电阻片。三脚消磁电阻器内装有两只陶瓷电阻片,其中一只陶瓷电阻片与消磁线圈串联构成消磁电路,为消磁线圈提供消磁电流;另一只陶瓷电阻片则与消磁电路并联,用于开机瞬间导电升温,促使第一只陶瓷电阻片快速衰减消磁电流至最少稳定值。三脚消磁电阻器的性能优于两脚消磁电阻器。

   (2)工作原理与选用方法

   消磁电阻器的正温度系数比普通电阻器大得多,电阻会随温度升高迅速猛增。消磁电阻器专用于电视机消磁电路,为消磁线圈瞬间提供强大的消磁电流。电视机显像管常会受到地磁及其他干扰磁场的作用,使显像管内栅网、阴罩剩磁,导致显像管三条电子束偏移,造成图像色彩紊乱。因此,电视机设置了由消磁线圈与消磁电阻器

串联组成的消磁电路。在开机瞬间,消磁电阻器温度低于居里点,电阻很小,向消磁线圈提供强大的交流电流,同时使它的温度迅速升高。当温度升高到居里点后,电阻猛增到很大值,又使交流电流很快衰减到很小的稳定值(近似关断消磁线圈的电流)。

   在消磁线圈导通强大交流电流时,产生一个较强的交变磁场作用于显像管的周围。瞬陡电流变小后,交变磁场便迅速衰减到极弱的程度,交变磁场的这种变化能消除显像管的剩磁,使屏幕不再带有干扰色斑,从而保证电视机显示图像的色彩纯正。所以将起这种作用的PTC元件称为消磁电阻器。
