第1行为设定输出到优化器的目标函数值,以/out开头,输出变量为不均匀度艹ppm,其定义在第4行中给出。第2~4行为计算目标函数值的后处理命令, NJM4580M-TE1其中第2行设定磁场计算方法为积分法;第3行为计算半径为2cm的球形区域的磁场分布;第4行为根据公式(8,1.D计算磁场峰峰值的不均匀度并赋值给自定义的变量鞋ppm。

   以上命令需要参考《Operaˉ3d Rcference Manual》,比较繁琐。实际上,我们可以从OPT.op3的后处理程序中执行相关菜单或按钮命令,并在命令显示窗口中复制这些命令语句到这一脚本文件中。

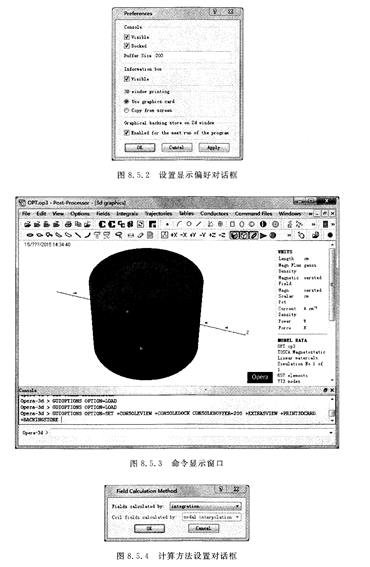

   打开OPT。op3文仵。首先将命令显示窗口Preferences设置显示偏好,如图8,5.2所示。选中Console选项区的Visible,即命令显示窗口在主窗口下方看到命令显示窗口,如图8.5.3所示。

   命令显示窗口显示了所有在后处理程序中操作过的命令,也可以在 最下方的输入栏中输人其他命令。然后,我们可以完成一遍计算目标函数值所需要的步骤,将有用的分复制到前述脚本文件中。与3,1节的静磁场分析案例相似,本例中先设置磁场计算方法为积分法,即单击菜单栏命令Opti°灬→Field Cdculation Mcthod,在弹出如图8.5.4所的计算方法设置对话框中选择integration选项。单击OK按钮返回主窗口,可见命令显示窗口中记录了刚刚施加的命令。然后,生成半径为2的场值分布,单击工具栏的球面场值计算按钮鞯,弹出如图8,5.5所示的球面场值计算设置对话框。
