该对话框用于设置全局网格尺寸参数。Target maximum mesh element s泫e设置该实体NJM386M-TE1中有限单元的最大网格尺寸;Maximum angle between elements设定两单元间最大夹角;Maximum de访ation from surface设定最大面偏离度。这两个参数是用有限单元体,如四面体,描述几何模型中曲面时用到的参数,它们决定如何使有限单元拼接后更能反映真实曲面,同时控制曲面上四面体的形状,相关介绍详见《Operaˉ3d Reference Mant1al》,对于初学者,这两个参数保持默认即可。Mesh Typc选择有限单元形状。一般来说,选择四面体为几何实体的有限单元体最为常用。一般来说,几何体稍微复杂一些的实体,其网格划分尺寸的设置很重要,需要反复调节。但本例中实体仅为两个与计算结果关系不大的空气柱,因此无须特别调整,而且设置的最大网格尺寸的值大一些,可以使有限元建模及计算更加快捷。设置完后,单击OK按钮,返回主窗口,如图8.4.9所示。

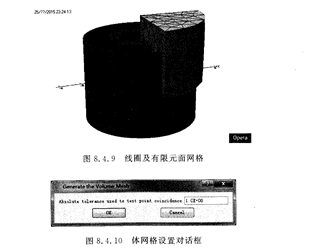

   生成面网格之后,Opera3D根据已划分的面网格进行体网格划分。单击菜单栏命令Model艹Generate Volume Mesh,弹出如图8.4.10体网格设置对话框。对话框中只有一个参数,代表网格生成过程中空间两点的尺寸辨别误差。此参数越小,体网格划分越能辨识小体积的几何体,一般可取1.0E-08。如果生成体网格的时间过长,可能是局部网格质量太差的缘故,此时可中断Opera3D的体网格生成过程,方法是单击工具栏的按钮面取仅在面网格或体网格生成过程中显示红色时才可单击),即可终止体网格的生成过程而不必等待最终报错。面网格和体网格的建立有时会不成功,此时需要多次调整网格划分参数。每次改变网格参数后,需要重新执行生成面网格、体网格等步骤,直到成功生成体网格。对于本例而言,实体模型较为简单,因此成功生成网格很快。体网格生成后模型图与上述面网格生成的相同,这里不再显不。
