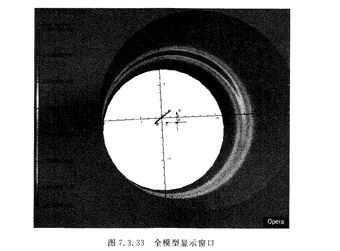

在对话框下部的显示模型对称性Sl・ow model symmetry的下拉列表中选择完整模型Full,然后单击底部的&lect amd Refresh刷新返回主窗口, MOC3021SR2M用鼠标适当放大和调整视角后,如图7,3.33所示。

   可以看到,温度分布是关于所设置的Jγ对称面对称的,即失超传播也是从初始失超区关于对称面对称传播。返回到线圈的1/2模型便于查看温度分布。我们可以选择其他时刻的模型进行温度显示,可以直接单击工具栏的下一模拟数据按钮⒈鳋i,查看下一时刻的模型, 或者单击工具栏中的选择模拟数据按钮嚼,在弹出如图7.3.28的对话框中选择需要查看的时刻。可以看到,随着失超时刻的增大,失超传播区域越来越大,最初失超区域的温升也越来越高。
