时刻数据选择对话框

发布时间:2017/1/13 20:17:52 访问次数:386

   解算完成后,解算报告窗口会停止更新内容,窗口底部可单击Post Pr°cess按钮,此时Opera3D调出后处理程序并加载后处理文件(解算数据文件变为后处理文件),MM74HC595MX同时关闭解算报告窗口。后处理文件也可以通过直接双击该项目的。op3文件打开,或者在Manager中单击打开后处理程序,然后通过后处理程序打开后处理文件。后处理文件存有Opera3D有限元计算的各类场值,本例中对失超仿真的数据包括温度场、磁场等。

   后处理文件打开后,首先弹出时刻数据选择对话框如图7.3.28所示。

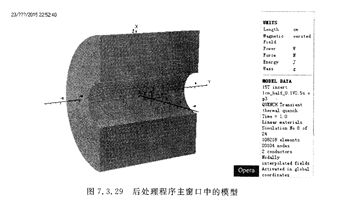

   该对话框用于选择读取哪一个时刻的数据(各时刻在前述建模时已经设定)。这里可以先随意选择第8个即1.0s时刻的数据(第一个0.0s是初始数据)。单击加载刷新Load and Refresh按钮返回主窗口。如果主窗口没有显示模型,可以单击工具栏的默认显示按钮蟆I,用鼠标调整模型观察位置,如图7,3.29所示。主窗口只显示了内

插高温线圈的1/2模型,主窗口右侧为默认的场值单位和解算信息。



   解算完成后,解算报告窗口会停止更新内容,窗口底部可单击Post Pr°cess按钮,此时Opera3D调出后处理程序并加载后处理文件(解算数据文件变为后处理文件),MM74HC595MX同时关闭解算报告窗口。后处理文件也可以通过直接双击该项目的。op3文件打开,或者在Manager中单击打开后处理程序,然后通过后处理程序打开后处理文件。后处理文件存有Opera3D有限元计算的各类场值,本例中对失超仿真的数据包括温度场、磁场等。

   后处理文件打开后,首先弹出时刻数据选择对话框如图7.3.28所示。

   该对话框用于选择读取哪一个时刻的数据(各时刻在前述建模时已经设定)。这里可以先随意选择第8个即1.0s时刻的数据(第一个0.0s是初始数据)。单击加载刷新Load and Refresh按钮返回主窗口。如果主窗口没有显示模型,可以单击工具栏的默认显示按钮蟆I,用鼠标调整模型观察位置,如图7,3.29所示。主窗口只显示了内

插高温线圈的1/2模型,主窗口右侧为默认的场值单位和解算信息。
