解算数据的文件后缀名为.op3,需要在Database中指定,该文件名应与运动控制文件名的前缀保持相同。MC74AC541DW在生成解算数据文件的同时,会生成同名称的模型数据文件,后缀名为,opc;对话框中Units可以选择标准单位SI制或者CGS制等,这里选择的单位即为模型中几何坐标的单位,关于CGS单位的详情可参照《Opera-3d Reference Manual》或相关资 n这tab之s适 D^Pr。g珈Pi】es、0Per妇V\PyⅡuctξlB¨k钠山smt op3料;体单位类型Element type及面单元类型Surface elemen"ype一般选择unear即可,其他mixed或者curved选项使单元类型包含二次单元,即有限元单元内的形函数是非线性丽且是二次曲线形式的,这类单元计算精度更高些但计算更加耗时;对话框的中部Databasecomments框输人相关注释。

   在单击Prepare and№lve按钮后,Opera3D会生成解算文件,然后自动调用解算程序对其进行解算。解算完成后生成后处理文件,覆盖原解算文件,即与解算文件同名;如果单击oK按钮,只生成解算数据文件,供今后需要时再进行解算(在Opera Manager中,鼠标右

键单击该解算数据文件,然后在快捷菜单中选择So1vc解算)。模型数据文件,opc生成后,便可以直接打开,进行如上的几何模型建立、解算模块设置、网格划分生成等操作,从而调整或改进模型。

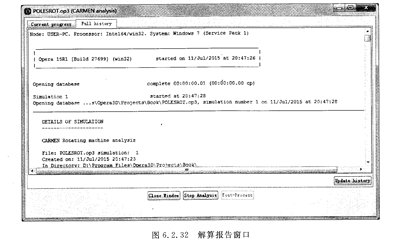

   在单击Prepare and%lve按钮之后(如果弹出一个询问是否改写Overwhte的对话框,单击OK按钮即可),opera3D会弹出一个解算报告窗口,如图6.2.32所示。窗口内动态显示解算时间、迭代步骤和计算误差等解算信息,供读者参考。这些解算报告会自动保存在同目录下的,res文件中。解算报告窗口可以在Opera Manager里设置是否显示。
