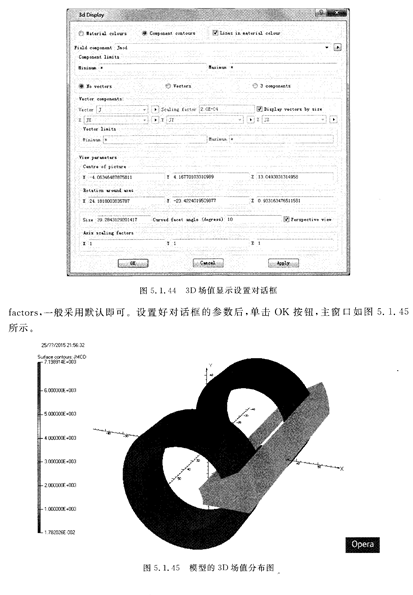

Opcra3D可以直接显示所建几何模型表面的场值分布云图。方法是单击工具栏的3D⒊splay按钮遴,弹出如图5.1,狃所示场值显示设置对话框。 IRF7413TRPBF选择第一行的Component∞ntours选项,即模型表面的颜色按场值大小显示。在Field∞mponent下拉列表框中选择需要得到的场值,如Jm。d为电流密度;Componenthmits选项区定义显示场值的范围,如果区域场值超过该范围,那么该区域将显示其靠近的范围边界对应的颜色,默认显示范围为所求场值的最大值和最小值之间。

   之下是矢量显示选项。如果选择Vect。rs,贝刂在模型表面还将显示场值的矢量,用箭头表示丿箭头长短表示场值的大小,箭头的方向表示场值的方向。Vector components选项区用于设置矢量箭头,如果选择αsplay vectors by size,Scaling factor则表示一个矢量箭头的缩放系数,该系数与场值的乘积对应箭头的长度,该长度与几何模型同一单位。矢量的箭头大小应易于观察,因此如果需要显示的场值最大是几万A/cm2的电流场,那么需要将该系数设为1.0E-04量级;如果读者并不知道所产生的场值的量级,可以先不显示矢量,即先

勾选No vcctors选项,直到显示完了场值云图后,再次打开该对话框,根据显示的场值设置矢量显示。这里选择No vectors选项。
