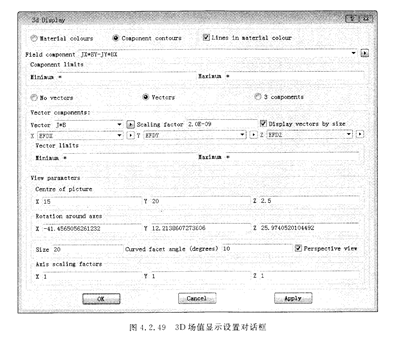

电流密度场是通过上述有限元建模求解的,可以直接在Post Processor中读出,FSDH321而磁场D是在Post Proccssor中通过毕奥-萨伐尔定律对电流密度进行体积分求得的,为此应先设定两种场的计算方法。单击菜单栏命令Options→Field Ca1culation Mcthod,在弹出的对话框中选择integra0on with n°dal,即电流密度丿通过直接读取有限元的节点进行插值求得,而D用积分法求得。单击OK按钮,返回主窗口。设定完计算方法后,可以计算并显示几何模型表面的场值及场矢量分布云图。单击工具栏的3D Display按钮匿|,弹出如图4,2.49所示的场值显示设置对话框。

   选择第一行的场值云图Componcnt∞ntours选项,即模型表面的颜色按场值显示。Reld∞mpone11t下拉列表选择需要得到的场值,这里我们比较关心z方向的洛伦兹力大小,而z向的洛伦兹力表达式,将其填人,不区分大小写,都是Opem3D的默认场量,无须定义直接输人。Component hmits选项区定义显示的场值的范围,如果有些区域的场值超过该范围,那么该区域将显示其所靠近的范围边界对应的颜色,默认显示范围为所求场值的最大值和最小值之间。
