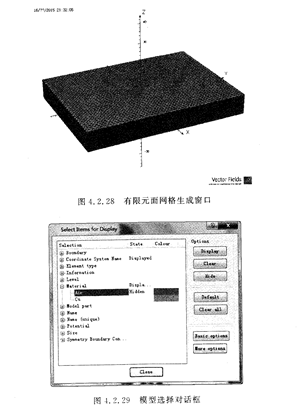

由于背景空气域包裹了弯板,因此如果想看到弯板的网格划分情况,需要先将背景空气域隐藏。 BA5152F单击选择按钮嘤:,弹出如图4.2.29所示的模型选择对话框。

   对话框左侧窗口用于根据实体的不同属性或类别选择实体,这里选择Mate⒒al树里的凡r,即选定材料为空气的所有实体,然后单击右侧的Hide按钮,即将选中的空气实体隐藏。单击Close按钮关闭,主窗口即显示出弯板及其面网格划分情况,如图4.2.30所示。

   生成面网格之后,生成体网格。Opera3D根据已划分的面网格进行体网格划分。单击菜单栏命令Model→Generate Volumc Mesh,弹出如图4.2.31所示对话框。对话框只有一个参数,代表网格生成过程中空间两点的尺寸辨别误差,此参数越小,代表体网格划分越能辨识小体积的几何体,体网格建模成功率一般也更高。单击OK按钮后,生成体网格,此过 程时间会比面网格建立时间长,生成后主窗口内显示的有限元模型与面网格建立后显示的相同,在此不再重复。
