通过Opera Managcr打开Modeller之后(参考第2.2节),首先设定计算模块类型。单击菜单栏命令Model一Analysis Type一T()SCA Currel△t Flow,即设定为电流场模块。 AM26LS31CDR只有先设定了计算模块,在后续的其他操作中才会出现相应电流场模块的菜单及选项,此步骤也可以在实体几何模型建立之后进行。

   开始建立该导电板。导电板可以通过外部程序,如SolidWorks生成iges文件导入,也可以在Opera3D中直接绘制(对于不复杂的几何模型)。这里介绍用Opera3D绘制的步骤。

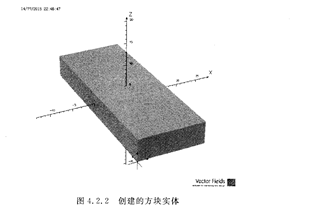

   首先建立直角弯板。在建立直角板之前首先使工具栏的素描按钮处于未选中状态,否则会在主窗口出现用鼠标选点的情况而无法输人参数。单击工具栏的方块实体创建按钮聊,在弹出的方块实体创建对话框中按照图4,2.1所示数据填人: 建立直角弯板的一边,自定义该实体名称Block1;设置该长方体的两对角顶点First∞mer与Oppositc∞mer的直角坐标值。Data storage level用于设置材料特性的级别,级别越高,当两种材料所在的几何模型相交后,相交区域的材料特性将采用级别高的那个,这里可设定为10。Materhl用于给该材料取名字,在后续步骤中才会对其具体指定使用哪一种材料参数。单击OK按钮,主窗口如图4.2.2所示。
