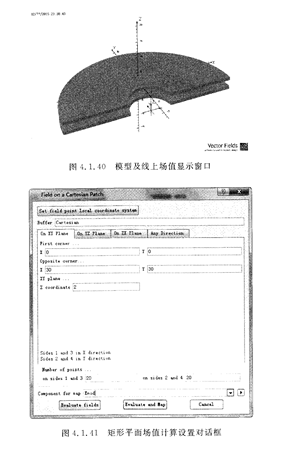

求某一矩形平面上场值分布。单击工具栏的Fields on a Cartesian Patch按钮弹出如图4,1.狃的矩形平面场值计算设置对话框。 IC-PST572DMT-R在对话框中输入场值寄存器Buffer的名称,选择计算的平面为0n XY Plane即平行于平面的面,输入矩形平面的一个顶点First∞rner的坐标,另一个对角顶点Opp°site∞mer的坐标,以及该平面的z坐标;输入矩形平面两边上所需计算点的个数Number ofpoints,即J方向on sides1and3的个数,及y方向on sides2and4的个数;选择所求场值类型Component for map为Emod或Ez,单击OK按钮即在圭窗口中显示出Emod在该平面上的分布,如图4,1,42所示。

    由于该平面位于两个极板之间,该平面大部分被两个极板遮住,为此需要将极板隐藏。方法是单击工具栏的显示选择按钮,麝I,弹出如图4,1.43所示的模型显示选择设置对话框。在对话框中选择左侧的Surfaces,即选中所有面;然后再单击右侧的Hide selection按钮,即隐藏所选;最后单击下方的Select and Refresh按钮,主窗口更新显示,即隐藏极板,只显示出所求矩形面的场值云图,通过鼠标适当调整.
