第二层过渡空气域air2比第一层过渡空气域缸r1的几何尺寸大,也设置成与模型相似的形状。IC62C1024-70T这里其材料特性级别Data storage level比第一层过渡空气域小,以便只建立在第一层过渡空气域和模型没有填充空间。

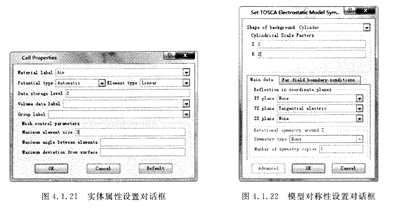

   建立好该空气域的几何模型后设定其网格尺寸,双击高亮该空气域,单击鼠标右键,在快捷菜单中单击Cell Properties选项,弹出如图4.1,21所示的对话框。只需设置最大网格尺寸参数Maximum elemellt sizc比近模型空气域的最大网格尺寸大一些。设置完两个过渡空气域后,以下设置所建模型的背景空气域和对称性。

   一般来说,有限元的外围无穷远,但是在建模时通常设为原有几何模型尺寸的几倍大小就足够。单击菜单栏命令Model→Model Symmetry,弹出如图4.1.22所示的模型对称性设置对话框。
