选择了该极板所有面后,在主窗口中单击鼠标右键,在弹出的快捷菜单栏中选择FaccProperties选项,设置该表面的特性参数,弹出如图4.1.11所示的对话框。

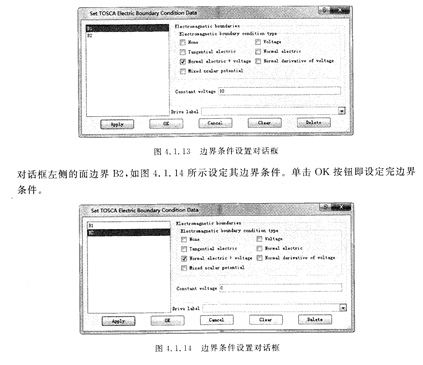

   表面属性设置对话框中,可以自OMAP3515DCUS定义边界条件的名称Boundary condition label,表面最大网格尺寸Maximum elemcnt size(与体的最大网格设置类似)等参数。单击OK按钮后,以同样的方法选择另一个极板的所有表面,按图4.1.12所示设定其表面的特性参数(这里仅边界条件名称不同,由B1改为B2)。 单击oK按钮。然后进一步设定该边界条件的具体值。单击菜单栏命令Model9SetBoun浼ry Conditions,弹出如图4,1.13所示的边界条件设置对话框。

   对话框左侧为刚刚设定的边界条件名称列表,即对这些边界条件进行具体的赋值操作。先选中面边界B1,然后选中对话框右侧的Normal electric+voltage选项,即设置电场垂直表面并指定电势值,在下方Constant∞ltagc框中输人10,即设定电势为10V。
