计算空间某一线段上的场值。方法是单击I具栏的Field on a⒊raight I△ne按钮7∶, M16GZ47弹出如图3.1.38所示的线上场值计算设置对话框。

   图3.1,38 线上场值计算设置对话框

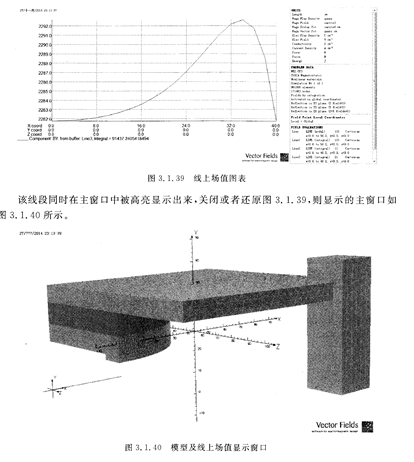

   在对话框中输人线段的定义参量。Buffer选项用于存储计算场值的数据寄存器,可任意为其命名;如果定义的线段与r轴平行,则在默认标签页驭Directed中输入起始点Startat…的三维坐标值、结束点Exld at…的J坐标值,如果是与其他方向平行的线段,则选择相 应的选项卡,或是任意方向的Any Ⅱrection进行设置;没置线段上计算点的个数Numbcrof steps,个数越多,场值曲线越平滑,但计算耗时更长;选择所求场值类型Component forplot为By,单击OK按钮或者应用Apply按钮便生成一个二维图表,横轴表示场点位置,其直角坐标值在下面显示,纵轴为所求点的场值,如图3.1,39所示。
