后处理文件打开后形成如图3,1,32所示的窗口。

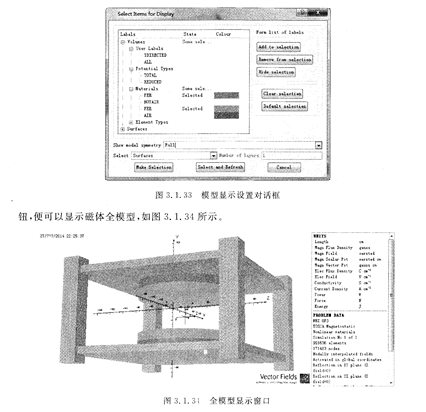

   窗口中显示的磁体为建模体网格生成时的1/8模型。单击工具栏的显示选择按钮调整显示形式, VCA820IDGSR弹出的模型显示设置对话框如图3.1,33所示。

   在Show model symmetry下拉列表框中选择Full选项,再单击Select and Refresh按 在显示设置对话框中,上半部分用于选择哪些部分在主窗口显示,这些可以由namc名称、label标识名、material材料类型分类。例如展开x/olume中的materiaI,单击per选项,然后单击右侧Hide selecti°n按钮,再单击Se1cct and Refresh按钮,主窗口中的磁体中材料名称为per的永磁体部分就被隐藏了,如图3.l,35所示。类似地,可以在后处理中进行显示和隐藏各个部分,以便更好地观察图像或选取模型的部分。窗口最下端Select选项可以选择Surfaces,即磁体几何模型的表观,选择Mesh,即所建的有限元体网格,读者可以通过观察体网格观察网格质量。
