实验仪器与器件
发布时间:2016/12/15 20:27:40 访问次数:549
●数字逻辑实验箱 1台

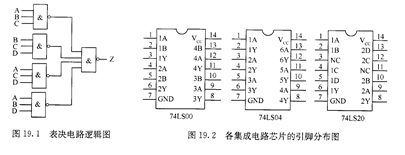

●集成电路芯片:74IE00(四二输入与非门);忽LSO4(六反相器);74I~s20(二四输人与非门)各集成电路芯片的引脚分布如图19.2所示。 FAN53555BUC23X
图19.2 各集成电路芯片的引脚分布图
实验内容
(1)设计一个4人无弃杈表决电路,其中权威人士的一票相当于两票(多数赞成则提案通过),本设计要求采用四二输人与非门实现。
要求按设计步骤进行,直到测试电路逻辑功能符合设计要求为止。
(2)设计一保险箱的数字代码锁,该锁有规定的4位代码:A、B、C、D的输入端和一个开箱钥匙孔信号E的输人端,锁的代码由实验者自编(如1001)。当用钥匙开箱时E=1,如果输人代码符合该锁设定的代码,保险箱被打开(Z1=1),如果代码不符,电路将发出报警信号(Z2=D。要求设计使用最少的与非门来实现,检测并记录设计实验结果。
提示:实验时,锁被打开,可用数字逻辑实验箱上的LED点亮表示(或用数字逻辑实验箱上的继电器吸合与I'ED点亮表示).在按错代码时.蜂鸣器发出声响报警。
●数字逻辑实验箱 1台
●集成电路芯片:74IE00(四二输入与非门);忽LSO4(六反相器);74I~s20(二四输人与非门)各集成电路芯片的引脚分布如图19.2所示。 FAN53555BUC23X
图19.2 各集成电路芯片的引脚分布图
实验内容
(1)设计一个4人无弃杈表决电路,其中权威人士的一票相当于两票(多数赞成则提案通过),本设计要求采用四二输人与非门实现。
要求按设计步骤进行,直到测试电路逻辑功能符合设计要求为止。
(2)设计一保险箱的数字代码锁,该锁有规定的4位代码:A、B、C、D的输入端和一个开箱钥匙孔信号E的输人端,锁的代码由实验者自编(如1001)。当用钥匙开箱时E=1,如果输人代码符合该锁设定的代码,保险箱被打开(Z1=1),如果代码不符,电路将发出报警信号(Z2=D。要求设计使用最少的与非门来实现,检测并记录设计实验结果。
提示:实验时,锁被打开,可用数字逻辑实验箱上的LED点亮表示(或用数字逻辑实验箱上的继电器吸合与I'ED点亮表示).在按错代码时.蜂鸣器发出声响报警。
