实验目的

   加深对差动放大器性能及特'点的理解。

   学习差动放大器主要性能指标的测试方法。

  实验原理

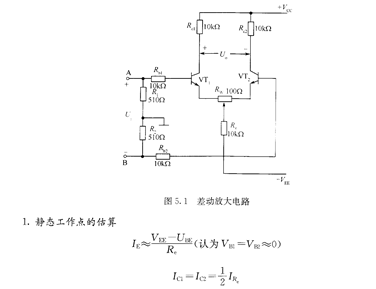

   图5.1所示为差动放大器的基本结构。GDB-V-2.5A它由两个元器件参数相同的基本共射放大电路组成,构成典型的差动放大器。调零电位器Rw用来调节VT1、VT2管的静态工作点,使得输人信号Ui=0,双端输出电压LJ。=0。Re为两管公用的发射极电阻,它对差模信号无负反馈作用,因而不影响差模电压放大倍数,但对共模信号有较强的负反馈作用,故可以有效地抑制零漂,稳定静态工作点。

  当差模放大器的射极电阻Rc足够大,或采用恒流源电路时,差模电压放大倍数Ad由输出端方式决定,而与输人方式无关。
