使用前注意事项

   (1)电源进线形式为单相三线,其中的地线必须与大地接触良好,以确保安全。电源IC61C6416-12K为交流”0Ⅴ±10%,由于采用无工频变压器开关式电源,一般情况下,仪器进线在交流150Ⅴ或直流⒛0Ⅴ可正常工作,但不应高于交流笏0Ⅴ。

   (2)使用前应先参阅说明书的技术性能、控制件作用及使用方法,以帮助正确掌握仪器的使用范围及操作方法。

   2)使用前的检查

   Xm⒛1型双踪示波器在使用前,应鉴别其工作是否正常,方法如下。

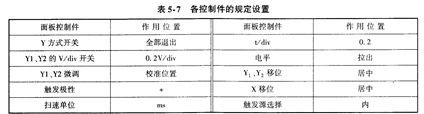

   (1)将Y1、Y2输入探头连接“校准信号”输出(“JL”端),各控制件按表5-7的规定设置。

   (2)拉电源开关(辉度旋钮),应听到电源起振“吱”的一声,指示灯亮,表示电源接通。拉出聚焦旋钮,将“校准信号”接通电源。

   (3)经预热片刻后,顺时针转动“辉度”电位器,应显示出不同步的波形。

   (4)调节触发电平使波形同步,应呈现幅度为5山v的波形,说明Y1灵敏度正常;水平方向为5dh一个周期,说明时基系统I作正常。

   (5)按下Y方式开关Y1/Y2按键,也应呈现相同波形,说明Y2灵敏度正常。
