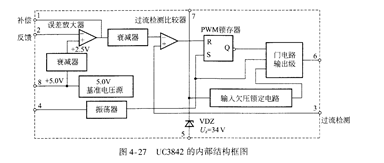

UC3842包含误差放大器、过流检测比较器、PWM锁存器、振荡器、内部基EP1C6F256C7准电源和欠压锁定电路等单元,其结构图如图⒋”所示。其内部基准电路产生+5Ⅴ基准电压作为UC3842内部电源,允许有±0.1Ⅴ的偏差。其温度系数为0.2mⅤ/℃。经衰减得到的2.5Ⅴ电压作为误差放大器基准,并可作为5Ⅴ/50mA电源输出。振荡产生方波振荡,振荡频率取决于外接定时元器件――接在4脚与8脚之间的电阻Rt与接在4脚与地之间的电容Ct共同决定了振荡器的振荡频率,r=1.S/Rt ct。反馈电压由2脚接误差放大器反相端。1脚外接 RC网络以改变误差放大器的闭环增益和频率特性。6脚输出驱动开关管的方波为图腾柱输出。3脚为电流检测端,用于检测开关管的电流,当3脚电压≥IⅤ时,UC3弘2就关闭输出脉冲,保护开关管不致囚过流损坏。UC38绲PWM控制器设有欠压锁定电路,其开启阈值为16Ⅴ,关闭阈值为10Ⅴ,可有效地防止电路在阈值电压附近I作时的振荡。

    UC38砭采用图腾柱输出电路,能够提供大电流输出,输出电流可达1A,可直接驱动双极型晶体管和MOSFET;启动电流小于lmA,正常丁作电流为15mA;带锁定的PWM,可以进行逐个脉冲的电流限制;具有内部可调整的参考电源,可以进行欠压锁定。 过流检测比较器
