冗余系统也称为各份系统,采用冗余系统可提高可靠性水平,但增加了系统的体积和重量,DAC7631E增加成本和复杂性,一般只在极端重要的场合才使用,或者在元器件可靠性满足不了系统的要求时采用。

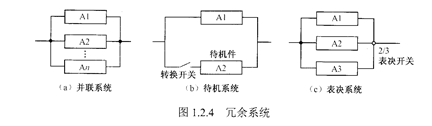

   冗余系统有三种形式:并联系统、待机系统和表诀系统,如图1.2.4所示。

   并联系统是最常用的冗余系统,如图l。24(a)所示。由若干子系统(或元件)A1、A2、…、A刀并联组成系统C。它的特点是:只要系统中任一子系统(或元件)可靠,则系统可靠,只有所有子系统(或元件)全部失效时,系统才失效。

   根据概率论的加法定理,可以得到两个子系统(或元件)并联的可靠度为:

   R(C)=R(A1)+R(A2)-R(A1・A2)

   待机系统如图1,2.4(b)所示,这种系统中的各份系统(或元件)在平时处于非工作状态,一旦主要子系统(或元件)出现故障后,各份子系统(或元件)才投入工作。这种系统一般要装有失效报告装置和开关转换装置,系统发生故障时才能自动转换备份子系统(或元件)。

   表决系统如图124(c)所示,这是一种比较特殊的冗余系统。图示3表诀系统,二个相同的子系统或元件(Al、A2、A3)并接于⒉3表决开关上,Al、A2、A3同时将输出信号加给γ3表诀开关,当表诀开关接收两个或工个信号时,系统就能可靠地I作,因此,当任一个子系统(或元件)发生故障时,系统仍能可靠地工作。
