按图9.33所示的矩阵式键盘结构图,试编制AA8621AP程序,该键盘按程序扫描控制方式。

   解 程序编写思路如下:

   第一步,P1,0~P1,3输出全为“0”,然后读入P1,4~P1.7线的状态,结果P1.5=0,而P1,4、P1.6、P1.7均为1,因此,第2行出现电平的变化,说明第2行有键按下;

   第二步,让P1。4~P1.7输出全为“0”,然后读入P1.0~Pl。3线的状态,结果P1.卜0,而P1,0、P1.2、P1.3均为1,因此第4列出现电平的变化,说明第4列有键按下。

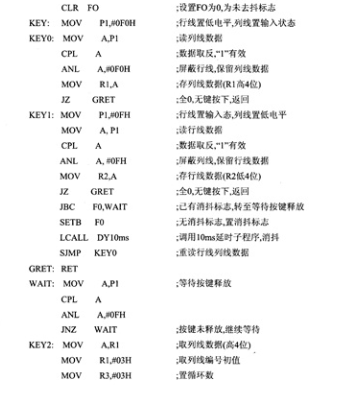

   综上所述,即第2行、第2列按键被按下,此按键即键5按下。这种程序行列扫描的方法简单适用,但不要忘记按键去抖动处理。程序编写如下:
