(1)确定需要几根地址线

   ⒛C256Flash芯片具有32KB×8位的存储容量,因此,需要15根地址线A0~A14。 AD7887BRZ-REEL

   (2)确定三总线

   ①数据线:⒛C256的数据线D7~D0直接接80C51的P0,7~P0,0。

   ②地址线:⒛C256的地址线低8位A7~A0通过锁存器⒕Ls373与P0口连接,高7位A8~A14直接与P2口的P2,0~P2.6连接,”口本身有锁存功能。

   ③控制线:gOc51单片机与⒛C256的控制线连接采用了将外部数据存储器空间和程序存储器空间合并的方法,使得29C256既可以作为程序存储器使用,又可作为数据存储器使用。

   ④CE片选线:直接接地。由于系统中只扩展了一片程序存储器芯片,因此,29C256的片选端直接接地,表示⒛C256一直被选中。

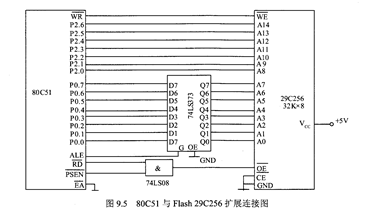

   SOC51与”C256扩展的连接图如图9.5所示。
