指爪式是将所需形状的夹持爪直接安装到驱动的链条上,构成带动PCB通过各个工艺区的载体。MCO450-20IO1一般在导轨的前端或者后端会有指爪清洗器,可以清除指爪上黏附的焊料渣残余物。一般采用手轮来调节夹持宽度。传送装置优缺点对比如表9.1所示。

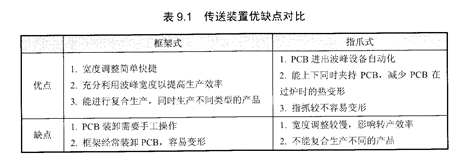

   表91传送装置优缺点对比

   能进行复合生产,同时生产不同类犁的产品

   1PCB进出波峰设各白动化

   2能上下同时夹持PCB,减少PCB在

   3指抓较不容易变肜

   PCB装卸需要手⊥操作

   框架经常装卸PCB,容易变形

   宽度调整较慢,影响转产效率

   不能复合生产不同的产品

不论是哪种结构,链条宽度的调整都要以PCB宽度为基准,不能过松,防止掉板而致使单板损坏;也不能过紧,过紧将加剧单板的变形,致使不同部位的焊点吃锡深度不一样,影响焊接质量。一般在调整时,让单板处于传输装置的不同位置,用手拉动单板,当确认无误时即可准备生产。同时对己经变形的指爪或框架要及时校正或更换,以保证焊接效果。
