3D View预览窗口提供选项属性,可以实AD651SQ现不同状态下有效、清晰地观察,下面详细讨论预览参数的设置。

   尺寸配置

   选择菜单Template→Dmen⒍ons命令,弹出尺寸设置对话框,如图137所示,主要参数如下。

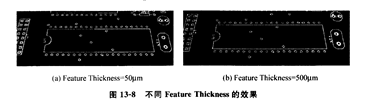

   Board Thickness:PCB板厚度,默认值为1.25mm,其取值范围为0.1~10mm。主要指顶层与底层之间的距离。Feature Thickness:该参数主要定义覆铜导线以及二维图形从电路板凸起的高度。默认值为50um。其效果如图138所示。

   Hoght Clearance:主要定义PCB容器的尺寸,即边界的高度,即容器与顶层的距离,该参数主要影响单击固(Height Bounds)命令按钮时的效果。
