为了实现与其他EDA/CAD软件兼容,ARES PCB Lay°ut除了能够生成第三方所需的数据输出功能外,HFA30TA60CS还提供了第三方或者本身的PCB数据的导人。

   在AREs P0B Lay。击t集成了DXFCVT的DXF转换器,当使用菜单

DXF命令后自动被启动,具体转换过程如下:

 （1）在机械CAD软件中生成2D DXF0格式数据。

   (2)确定将DXF中的机械信息放在ARES PCB Layout哪个机械层中,ARES PCBLayout提供了DXF数据导人对话框可以进行详细的设置:

   (3)DⅫ导人器自动实现正确的单位识别,这些信息集成在DXF格式的文件中。

   下面详细讲解DXFCVT导人器的功能。'

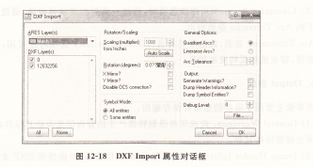

   选择菜单File→Impod DXF命令,弹出Import DXF File对话框,选择需要导人的DXF文件后单击“打开”按钮,弹出DXF Import属性对话框,如图1218所示。其主要参数如下。
