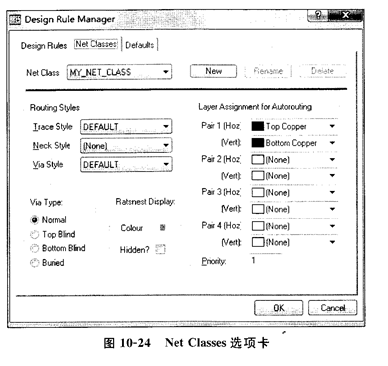

该选项卡主要用于设置覆铜导线、过孔和KIA1N60HU缩颈的风格以及电路层对的选择(决定PCB的板层,如单面板、双面板等)。其界面如图1024所示,主要参数如下。

   Net Class:主要定义不同网络中铜模导线和过孔的风格,单击下拉框选择不同的网络,系统默认的网络有⒏NGAL(信号网络)、Powcr(电源网络)和Buses(总线网络)。还可以通过单击Ncw按钮新建网络,单击Rename按钮重命名,单击Dclete按钮删除用户

创建的网络。

   Routing Styles:布线风格,该项主要决定铜模导线线宽、缩颈宽度和过孔风格等。

   Tracc Style:定义铜模导线的类型。单击下拉按钮选择所需铜模导线风格。Neck Style,缩颈风格,默认为None,表示禁止。当有风格定义时,表示在自动布线时启动Auto Track Necking功能,并按设计的风格进行布线。

   Via Style:定义过孔风格。

   Via Type:过孔类型,选择当前网络上的过孔类型,主要有Normal(普通)、TopBlind(顶层盲孔)、Bottom Blilld(底层盲孔)和Buried(埋孔)4种类型。Ratsnest)splay:定义飞线显示参数。Color用于设置飞线颜色;Hidcen用于设定飞线是否隐藏,勾选该项表示隐藏飞线。

  Laycr Assignment for Autorc,uting:每一个网络允许设置8个层,即4个层对,在每个层对里有H层(Hoz)和V层(Vert),H层主要在水平(horizolltal)方向布线,V层主要在垂直(Vertical)方向布线。通过该项参数设置可以实现不同板层的PCB设计。如果生成单面板,则使V层和H层设置的参数一致即可。图1024为双面板的设置。Pri°hty:优先级,数值越小,优先级越高。优先级高的先布线,优先级相同的同时进行布线。
