弧、闭合曲线、文本框KA9258D、符号和标记这些二维图形与原理图中的相应二维图形绘制方法…样,其属性编辑与元器件、封装和焊盘等操作类似。

   Dimen⒍on Mode(测昱巨离模式)

   1)测距离二维图形的放置

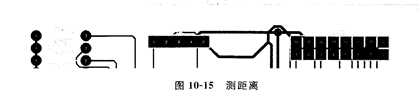

   选择Din1ensi。n Mode模式,选择层(默认为Kcep OutI'ayer)后在PCB Layout编辑区单击放置起点,再次单击确定终点,两点便确定了一条直线,两点间的距离便显示出来,如图1015所示。

   2)Dimension属性修改

   打开Dimcnsion属性对话框,如图10△6所示。

   Format string:格式字符串,定义了测试 距离的单位,其主要参数如表102所示。Arrows:定义箭头的IIeight(高度)和

Width(宽度)。Draw Arr°w at Start和Draw Arrow atEnd:这两项表示起点和终点是否出现箭头,勾选表示出现,反之不出现。

   Graphics Stylc:定义线型的宽度,取消Foll°w Global选项的勾选,其Width参数便可以修改了。
