钝化

发布时间:2016/4/28 22:16:17 访问次数:543

当PCB设计走线出现直角拐角时，在拐角处会产生额外的寄生电容和寄生电感，这种不连续性会造成反射。

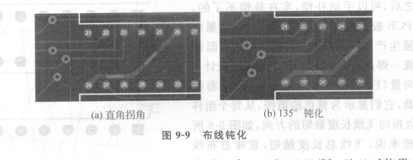

在PCB设计走线确实需要直角拐角的情况下，可以采取两种改进方法：IDT71982S25C一种是将90。拐角变成两个135。拐角；另一种方法是用圆角，圆角方式是最好的。135。拐角可以用到10 GHz频率上。如图9-9所示。

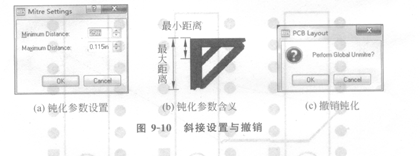

Proteus通过选择菜单Edit- Mitre All Tracks on Layout/Unmitre All Tracks onLayout命令进行钝化或者撤销钝化。选择Mitre All Tracks on Layout命令弹出钝化设置对话框，如图9-10(a)所示，其中Minimum Distance为最小距离，Maximum Distance为最大距离，具体参数含义如图9-10 (b)所示。选择Unmitre All Tracks on Layout命令，弹出如图9-lO(c)所示的对话框，单击OK按钮撤销钝化，单击Cancel按钮表示放弃撤销钝化操作。

当PCB设计走线出现直角拐角时，在拐角处会产生额外的寄生电容和寄生电感，这种不连续性会造成反射。
