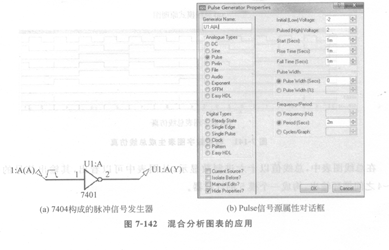

绘制利用7404将三角波信号转换CMSH2-20MTR13为脉冲信号的电路（配套电子资源实例为chap7申的7404mixed. pdsprj），原理图如图7-142 (a)所示，Pulse属性设置如图7-142 (b)所示.

   图7-142  混合分析图表的应用

   加电压探针和混合分析图表，将U1：(A)和U1：A(Y)探针加入混合分析图表。按空格键运行仿真，混合图表仿真结果如图7-142 (c)所示。

  频率分析图表仿真的基本概念

   频率分析图表的作用是分析电路在不同频率工作状态下的运行情况，但不像频谱仪那样对所有频率一起考虑，而是每次只能分析一个频率。所以频率特性分析相当于在输入端接一个可调的测试信号，在输出端接一个交流电表，测量同频率所对应的输出，同时可得到输出信号的相位变化情况。频率分析仪还可以用来分析不同频率下的输入和输出阻抗。
