模式发生器的属性对话框如图7-88所示，主要参数功能如下。

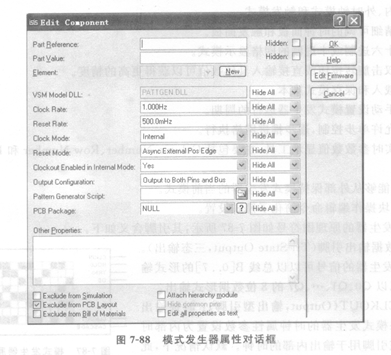

   图7-88模式发生器属性对话框

   (1) Clock Rate:内部时钟频率。默认值为50kHz。

   (2) Reset Rate:复位频率。默认值为500mHz。

   (3) Clock Mode:时钟模式，系统提供3种模式：

   ①Internal：内部时钟，ADSP-21160NCB-100是一个下降沿时钟，即low-high-low。内部时钟模式可以在仿真前通过模式发生器的属性对话框修改，或者在仿真时通过虚拟仿真界面上的时钟模式按钮进行设置，如图7-86所示。当CLKOUT引脚输出有效时，输出内部时钟。默认情况下，该引脚被禁用，因为它会导致一些性能降低或者被禁止（特别是高频时钟下），但它可以通过编辑属性对话启用。

   ②External Pos Edge：外部上升沿时钟（低一高一低）。

   ③External Neg Edge：钋部下降沿时钟（高一低一高）。外部时钟脉冲从CLKIN引脚输入。
